HM1008-2 100MHz 混合信号示波器



联络

  基本介绍:
名    称: HAMEG 惠美 HM1008-2 100MHz 混合信号示波器
产品型号: HM1008-2
简略说明: 100MHz 混合信号示波器,带FFT
 详细说明:

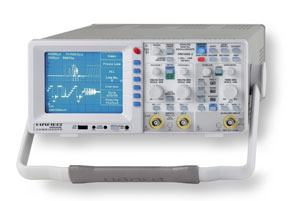

HAMEG 惠美 HM1008-2 100MHz 混合信号示波器

特点

-每通道1GSa/s实时采样、10GSa/s随机采样
1M点存储器,可实现高达40,000:1的存储放大
2个通道 1mV-20V/cm–时基50s/cm-5ns/cm  -预触发/延迟触发-100%+400%
8位低噪声高速A/D转换器
-采集模式:单次事件、采样、平均、包络、滚动、峰值检测
USB/RS-232接口;可选:IEEE-488Ethernet/USB
-信号显示:YtX: 内插:正弦内插(Sinx/x)、脉冲、线性内插

技术指标

垂直特性

通道数:

   模拟:

2

   数字:

2

工作模式:

   模拟:

通道1或通道2独立,双通道(通道1和通道2交替或断续),相加

   数字:

模拟信号通道1或2独立,双通道(通道1和通道2),相加

XY模式中的X:

通道1

反向:

CH1、CH2

带宽(-3dB):

2×0-100MHz

上升时间:

<3.3ns

过冲:

最大1%

带宽限制(可选择):

大约20MHz(5mV/cm-20V/cm)

垂直精度(CH1/2):

14个精确的垂直刻度

   1mV–2mV/格 (10MHz):

±5%[0-10MHz(-3dB)]

   5mV-20V/格:

±3%(1-2-5步进)

   可变(不确定):

>2.5:1至>50V/cm)

通道1、2输入:

输入阻抗:

1MΩ||15pF

耦合:

DC,AC,GND(接地)

最大输入电压:

400V(DC+AC峰值)

Y轴延迟线(模拟):

70ns

测试电路:

测试类别I

仅限模拟模式:

   辅助输入:

辅助通道,100V(DC+AC峰值)

   功能(可选):

外部触发,Z(启动)

   耦合 :

AC,DC

   最大输入电压:

100V(DC+AC峰值)

触发

模拟和数字模式:

自动模式(峰-峰值):

   最小信号高度:

5mm

   频率范围:

10Hz-200MHz

   电平控制范围:

从Peak-到Peak+

正常模式(没有峰值):

   最小信号高度:

5mm

   频率范围:

0-200MHz

   电平控制范围:

10cm至+10cm

触发方式:

斜率/视频

斜率:

上声沿、下降沿、双沿

触发源:

通道1,通道2,通道1/2交替(≥8mm, 模拟模式),电源,外部

耦合:

     AC:

10Hz-200MHz

     DC:

0-200MHz

     高频抑制:

30kHz-200MHz

     低频抑制:

0-5kHz

噪声抑制,可切换

视频:

正/负同步脉冲

   制式:

525行/60Hz系统
625行/50Hz系统

   场:

偶/奇/二者

   行:

所有/可选择行号

   触发源 :

通道1,通道2,外部

触发动作指示灯:

LED

外部触发方式:

通道4(0.3Vpp,150MHz)

耦合:

AC,DC

最大输入电压:

100V(DC+AC峰值)

数字模式:

预触发/延迟触发:

-100%至+400%,与完整存储内容有关

模拟模式:

B触发:

   最小信号高度:

5mm

   频率范围:

0-200MHz

   耦合:

DC

   电平控制范围:

10cm至+10cm

水平特性:

模拟模式:

   工作模式:

A,A/B交替,B

   时基A:

0.5s/cm-50ns/cm(1-2-5步进)

   时基B:

20ms/格-50ns/格(1-2-5步进)

   A、B时基准确度:

±3%

   X放大倍数×10:

至5ns/格

     准确度:

±5%

   A/B可变时基:

连续1:2.5

   释抑时间:

可变1:10(LED指示)

   X放大器带宽:

0-3MHz(-3dB)

   X-Y相移<3°              <220kHz

数字模式:

时基范围(1-2-5步进)

   刷新模式:

20ms/cm-5ns/cm

   峰值检测:

20ms/cm–2ms/cm(最小脉冲宽度10ns)

   滚动模式:

50s/cm–50ms/cm

时基准确度:

   时基:

50ppm

   显示:

±1%

存储器放大比例:

最大40,000:1

X放大器带宽:

0-100MHz(-3dB)

XY相移<3°                 <100MHz

数字存储

采样速率(实时采样):

   模拟通道:

2×500MSa/s,1GSa/s隔行;

采样速率(等效采样):

10GSa/s

带宽:

2×0-100MHz(随机)

存储深度:

1M点每通道

采集模式 :

取样,平均,包络,滚动,自动运行/触发,峰值检测

分辨率(垂直):

8位(25点/cm)

分辨率(水平):

   Yt:

11位(200点/cm)

   XY:

8位(25点/cm)

内插方式:

正弦内插(Sinx/x)、线性内插、脉冲

延时:

1M×1/采样速率至4M×1/采样速率

显示刷新频率:

170/s(1M点时)

显示:

点(仅采集点),矢量(内插方式),最佳(全部存储点加权和矢量显示)

参考存储器:

9×2k点(每个记录的信号)

显示:

9个信号中的2个信号(可任意选择)

FFT 模式

X显示:

频率范围

Y显示:

频谱的真有效值

   刻度:

线性或对数

   电平显示:

dBV、V

窗口:

矩形窗、汉宁窗(Hanning)、汉明窗(Hamming)、Blackmann

控制:

中心频率、跨度

标记:

频率、幅度

缩放(频率轴):

最大×20

操作/测量/接口

操作:

菜单(多语言),自动设置,帮助功能(多语言)

保存/调用(仪器参数设置):

9

信号显示:

最多4条轨迹

   模拟:

通道1、2(时基A)结合,通道1、2(时基B)

   数字:

通道1、2和缩放、参考或数学运算

USB存储器:

   保存/调用(外部):



   仪器设置和信号:

通道1、2缩放、参考或数学运算

屏幕画面:

位图形式

信号显示数据(每个通道2K点):

二进制(ADC数据)、文本(ASCII格式)、CSV(电子表格)

频率计数器:

   6位分辨率:

>1MHz-250MHz

   5位分辨率:

0.5Hz-1MHz

   准确度:

50ppm

自动测量:

   模拟模式:

频率、周期、Vdc、Vpp、Vp+、Vp-

   数字模式中加入:

Vrms、Vavg

光标测量:

   模拟模式:

Δt、1/Δt(f)、tr、ΔV、对地电压、X比率、Y比率

   数字模式中加入:

Vpp、Vp+、Vp-、Vavg、Vrms、脉冲计数

读数/光标分辨率:

1000×2000点,信号:250×2000

接口(插入式):

USB/RS-232(HO720)

可选:

IEEE-488、Ethernet/USB

数学运算功能

公式编辑个数:

5组,每组5个公式

源:

通道1,通道2,Math1-Math5

目标:

5个数学运算存储器(Math1-5)

功能:

ADD(加),SUB(减),1/X(倒数),ABS(绝对值),MUL(乘),DIV(除),平方根,POS(正数),NEG(负数),INV(反向)

显示:

最多2个数学运算存储器(Math1-5)显示屏

显示屏

CRT:

D14-375GH

显示区域(十字线):

8格×10格

加速电压:

大约14kV

更多信息

元件测试仪:

   测试电压:

大约7Vrms(开路),大约50Hz

   测试电流:

大约7mArms(短路)

   参考电压:

接地(安全接地)

探头校准输出:

1kHz/1MHz方波信号0.2Vpp(tr<4ns)

轨迹旋转:

电子式

输入电压:

105-253V,50/60Hz±10%,CATII

功耗:

47W(230V、50Hz时)

保护系统:

安全等级I(EN61010-1)

重量:

5.6kg

机箱尺寸(宽×高×深):

285×125×380mm

环境温度:

0℃ - +40℃




订购信息



HM1008-2 100MHz 混合信号示波器

提供的附件:电源电缆,操作手册, 2 个探头 10:1 (具有衰减标识),用于控制和数据传输的Windows 软件

推荐附件:
 HO730 双接口Ethernet/USB
 HO740 接口IEEE-488 (GPIB)
 HZ70 光学接口(用于光纤电缆)
