HM2005-2 200MHz 模拟示波器



联络

  基本介绍:
名    称: HAMEG 惠美 HM2005-2 200MHz 模拟示波器
产品型号: HM2005-2
简略说明: HAMEG 惠美 HM2005-2 200MHz 模拟示波器
 详细说明:

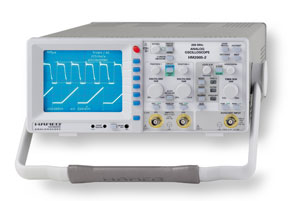

HAMEG 惠美 HM2005-2 200MHz 模拟示波器

特点

2个通道 1mV-5V/cm

2个时基0.5s/cm-2ns/cm    20ms/cm-2ns/cm

-视频触发: /, 525/60Hz系统, 625/50Hz系统

250MHz 6位频率显示, 标记 自动测量

14kV高速CRT:自动测量、自动设置,延迟触发, 不用風扇

-保存/调用仪器参数设置

-帮助功能(多语言) 菜单(多语言)



技术指标



垂直特性

通道数:

   模拟:

2

工作模式:

   模拟:

通道1或通道2独立,双通道(通道1和通道2交替或断续),相加

XY模式中的X:

通道1

反向:

CH1、CH2

带宽(-3dB):

2×0-200MHz

上升时间:

<1.75ns

过冲:

最大1%

带宽限制(可选择):

大约20MHz(1mV/cm-5V/cm)

垂直精度(CH1/2):

12个精确的垂直刻度

   1mV–2mV/cm:

±3%[0-100MHz(-3dB)]

   5mV-5V/cm:

±3%(1-2-5步进)

   可变(不确定):

>1mV/cm至5V/cm)

通道1、2输入:

输入阻抗:

1MΩ||13pF

耦合:

DC,AC,GND(接地)

最大输入电压:

250V(DC+AC峰值)

Y轴延迟线(模拟):

70ns

测试电路:

测试类别I

辅助输入:

  辅助通道:

100V(DC+AC峰值)

   功能(可选):

外部触发,Z(启动)

   耦合 :

AC,DC

   最大输入电压:

100V(DC+AC峰值)

触发

模拟和数字模式:

自动模式(峰-峰值):

   最小信号高度:

5mm

   频率范围:

10Hz-250MHz

   电平控制范围:

从Peak-到Peak+

正常模式(没有峰值):

   最小信号高度:

5mm

   频率范围:

0-250MHz

   电平控制范围:

10cm至+10cm

触发方式:

斜率/视频

斜率:

上声沿、下降沿、双沿

触发源:

通道1,通道2,通道1/2交替(≥8mm, 模拟模式),电源,外部

耦合:

     AC:

10Hz-250MHz

     DC:

0-250MHz

     高频抑制:

30kHz-250MHz

     低频抑制:

0-5kHz

噪声抑制,可切换

视频:

正/负同步脉冲

   制式:

525行/60Hz系统
625行/50Hz系统

   场:

偶/奇/二者

   行:

所有/可选择行号

   触发源 :

通道1,通道2,外部

触发动作指示灯:

LED

外部触发方式:

通道4(0.3Vpp,200MHz)

耦合:

AC,DC

最大输入电压:

100V(DC+AC峰值)

数字模式:

预触发/延迟触发:

-100%至+400%,与完整存储内容有关

模拟模式:

B触发:

   最小信号高度:

5mm

   频率范围:

0-250MHz

   耦合:

DC

   电平控制范围:

10cm至+10cm

水平特性:

模拟模式:

   工作模式:

A,A/B交替,B

   时基A:

0.5s/cm-20ns/cm(1-2-5步进)

   时基B:

20ms/格-20ns/格(1-2-5步进)

   A、B时基准确度:

±3%

   X放大倍数×10:

至2ns/cm

     准确度:

±5%

   A/B可变时基:

连续1:2.5

   释抑时间:

可变1:10(LED指示)

   X放大器带宽:

0-3MHz(-3dB)

   X-Y相移                 <3° <220kHz

操作/测量/接口

操作:

菜单(多语言),自动设置,帮助功能(多语言)

保存/调用(仪器参数设置):

9

信号显示:

通道1、2

频率计数器:

   6位分辨率:

>1MHz-250MHz

   5位分辨率:

0.5Hz-1MHz

   准确度:

50ppm

自动测量:

   模拟模式:

频率、周期、Vdc、Vpp、Vp+、Vp-

   数字模式中加入:

Vrms、Vavg

光标测量:

   模拟模式:

Δt、1/Δt(f)、tr、ΔV、对地电压、X比率、Y比率

   数字模式中加入:

Vpp、Vp+、Vp-、Vavg、Vrms、脉冲计数

读数/光标分辨率:

1000×2000点

接口(插入式):

RS-232(HO720)

显示屏

CRT:

D14-375GH

显示区域(十字线):

8格×10格

加速电压:

大约14kV

更多信息

元件测试仪:

   测试电压:

大约7Vrms(开路),大约50Hz

   测试电流:

大约7mArms(短路)

   参考电压:

接地(安全接地)

探头校准输出:

1kHz/1MHz方波信号0.2Vpp(tr<4ns)

轨迹旋转:

电子式

输入电压:

105-253V,50/60Hz±10%,CATII

功耗:

42W(230V、50Hz时)

保护系统:

安全等级I(EN61010-1)

重量:

5.6kg

机箱尺寸(宽×高×深):

285×125×380mm

环境温度:

0°C...+40°C



订购信息



HM2005-2 模拟示波器
提供的附件:电源电缆,操作手册, 2 个探头 10:1 (HZ200),用于Windows 软件
