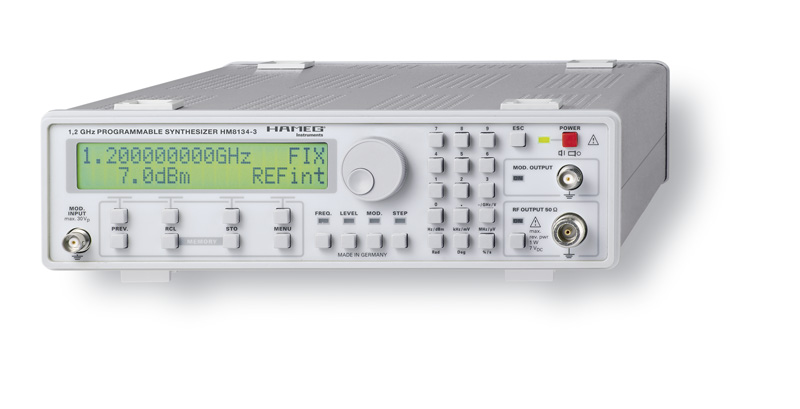

HAMEG 惠美 HM8134-3 1.2GHz信号发生器

特点

-频率范围:1Hz至1.2GHz
-输出功率:-127dBm至+13dBm
-频率分辨率:1Hz(准确度0.5ppm)
-用于外部基准时钟的输入(10MHz)
-调制模式:AM、FM、脉冲、Φ、FSK、PSK
-快速脉冲调制:典型值200ns
-内部调制器10Hz至150kHz
-高光谱纯度
-OCXO可选
-RS-232 接口(可选:USB、IEEE-488)

技术指标

频率

范围:

1Hz至1200MHz

分辨率:

1Hz

稳定时间:

<10ms

参考时钟频率10MHz

标准:

TCXO

   稳定性(0至50°):

≤±0.5ppm

   老化:

≤±1ppm/年

可选:

OCXO(HO85)

   稳定性:

≤±1×10-8

   老化:

≤±5×10-9/天

内部参考时钟输出:

(后面板)

   电平:

TTL

外部参考时钟输入:

(后面板)

   电平:

>0dBm

   频率:

10MHz±20ppm

频谱纯度(不带调制)

谐波:

≤-35dBc

非谐波:

≤-55dBc(离载波15kHz)

相位噪声:

(离载波20kHz)

   <16MHz:

≤-120dBc/Hz

   16至250MHz:

≤-94dBc/Hz

   250至500MHz:

≤-105dBc/Hz

   500至1000 MHz:

≤-100dBc/Hz

   1000至1200 MHz:

≤-95dBc/Hz

残余FM:

≤6.5Hz(1GHz下,带宽300Hz-3kHz)

残余AM:

典型值0.06%(0.03-20kHz带宽)


(1GHz下的典型相位噪声)

输出电平

范围:

-127dBm至+13dBm

分辨率:

0.1dB

准确度:

电平>-57dBm:≤±0.5dB
电平<-57dBm:≤±[0.5dB+(0.2×-57dBm-电平)/10]

阻抗:

50Ω

VSWR:

≤2

调制源

内部:

10Hz-150kHz正弦波,
10Hz-20kHz方波、三角波、锯齿波

分辨率:

10Hz

外部:

(输入位于前面板上)

   阻抗:

10kΩII50pF

   输入电平:

2Vpp(对于满刻度)

   耦合:

AC或DC

输出:

(位于前面板上)

   电平:

2Vpp

   阻抗:

1kΩ

幅度调制(电平≤+7dBm)

源:

内部或外部

调制深度:

0-100%

分辨率:

0.1%

准确度:

±4%读数±0.5%(AM深度≤80%,fmod≤40kHz)

外部频率响应(至-1dB):

10Hz至50kHz(对于AC)

失真:

<2%(AM深度≤60%,fmod≤1kHz)
<6%(AM深度≤80%,fmod≤20kHz)

频率调制

源:

内部或外部

偏差:

±200Hz至400kHz(取决于频带)

分辨率:

100Hz

准确度:

±3%+残余FM(fmod≤5kHz)
±7%+残余FM(5kHz<100KHZ)

外部频率响应:(至-1dB)

   DC耦合:

0至100kHz

   AC耦合:

10Hz至100kHz

失真:

<1%(1kHz下偏差≥50kHz)
<3%(1kHz下偏差≥10kHz)

相位调制

源:

内部或外部

偏差:

<16MHz:0至3.14rad
>16MHz:0至10rad

分辨率:

0.01rad

准确度:

±5%至1kHz+残余PM

外部频率响应:(至-1dB)

   DC耦合:

0至100kHz

   AC耦合:

10Hz至100kHz

失真:

<3%(fmod=1kHz,偏差=10rad)

FSK调制

范围(F0-F1):

16至1200MHz

模式:

2个FSK电平

数据源:

外部

最大速率:

10kbit/s

移位(F1-F0):

0至10MHz

分辨率:

100Hz

准确度:

参见FM下的内容

PSK调制

模式:

2个PSK电平

数据源:

外部

最大速率:

10kbit/s

移位(Ph1-Ph0):

<16MHz:0至±3.14rad
>16MHz:0至±10rad

分辨率:

0.01rad

准确度:

参见PM下的内容

脉冲调制

源:

外部(后面板)

动态范围:

>80dB

上升/下降时间:

<50ns

延时:

<100ns

最大频率:

2.5MHz

输入电平:

TTL

扫描模式

范围:

1MHz至1200MHz

深度:

500Hz至1199MHz

扫描时间:

20ms至5s

触发:

内部

保护功能:

该合成器可防护施加在RF输出上最高达1W(50Ω)的反向功率,并可防护高达 ±7V的直流电压。保护机制可将输出断开,直到通过手动将输出重新待命。

更多信息

接口:

RS-232(标准),IEEE-488(可选),USB(可选)

配置存储:

10

安全等级:

安全等级I(EN61010-1)

电源:

115/230V±10%,5060Hz

功耗:

大约40VA

工作温度:

+10至+40°C

最大相对湿度:

10至90%(无冷凝)

尺寸(宽×高×深):

285×75×365mm

重量:

大约5kg

订购信息
HM8134-3(3GHz) 射频频率合成器
提供的附件:操作手册,电源电缆


可选附件
HZ33/HZ34 50Ω测试电缆(BNC-BNC)
HZ21 适配插头
HZ42 19”机架安装套件 2RU
HO870 USB接口
HO880 IEEE-488接口
HO890 RS-232接口
