Type 1700     電話機 電聲分析儀

Type 1700

主   要   功   能

可測試一般非數位式的有線或無線電話機、交換機、變壓器等之電氣特性 :

測試之項目,依各國國標而有所不同,諸如 : 送、受話頻響與當量(響度)值、側音頻響與當量(響度)值、失真(Harmonic Distortion)、迴損(Return Loss)、DCR、Loop Current、DC I-V、I-R、ON-HOOK漏電流、ON HOOK AC 阻抗頻響、OFF HOOK AC 阻抗頻響、振幅線性(Linearity or Amplitude response)、過載切削試驗(Clipping Test)、重聽補助(H.A.C.)磁場特性之感度及頻響曲線 ....... 等等。

已榮獲認證    主要特點    可測項目    測試畫面範例

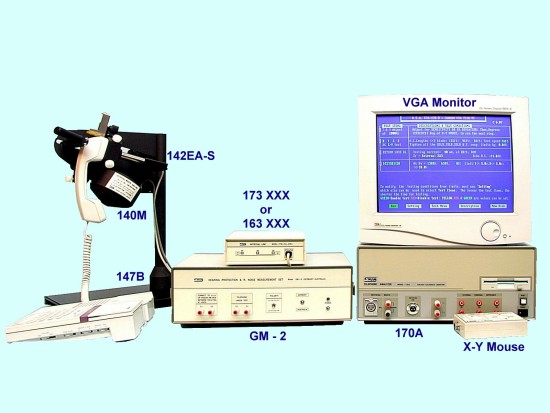

Type 1700  基 本 組 合

項次

型    號

名                    稱

用                                      途

1.

170 A

 Telephone Analyzer   電聲分析儀

主機,控制及處理輸出、入信號。

2.

Monitor & Keyboard

High Resolution Color Display Monitor & Keyboard

彩色監視器及鍵盤

顯示測試結果及鍵入資料。此二項最好由使用者在當地自購,不僅較廉價且省運費及關稅。

3.

147B

Test Head   測試架

與主機 170A  配合,以測試電話機的送受話之相關電氣特性。

4.

140M

Artificial Mouth 仿真咀

發出平坦且穩定、精確的音場,以推動受測的〝 送話器 〞

5.

142EA-S

142EK-S

Artificial Ear   ( 142EA = IEC - 318  ; 142EK-S = 6 c.c. Coupler )  仿真耳

接收受話器所產生的聲音。

6.

173 XXX

( 163 XXX)

Artificial Line ( or Terminator )

模擬公里盒 ( 173 XXX ) 終端器 ( 163 XXX )

依各國國標所規定的局端到用戶端之模擬網路

7.

GM-2

( 註一 )

Hearing Protection & R. Noise Measurement Set

聽覺保護/受話殘留噪音測定器

與主機 170A  配合,以測試電話機 聽覺保護 及 受話殘留噪音特性。

9.

X-Y Mouse

滑鼠

取代鍵盤上之 上下左右 及 Enter 等五鍵

10.

HP Printer

( 本項為選購)

列表機 (只要有支援 DOS HP DeskJet HP Laser Printer 皆可使用)

用於列印測試數據

註一 : GM-2 是用於聽覺保護以及受話殘留噪音之測定用,舉凡德國 ( Germany )、英國 ( England )、澳洲 ( Australia )、紐西蘭 ( New Zealand )、美國(U.S.A.)等國家都會用到,所以,若不作聽覺保護及受話殘留噪音之測定,GM-2可以不需購買。

Type 1700 基 本 規 格

 饋電橋:對稱平衡式 , 電壓 =  5 73V ± ( 0.4rdg 0.15FS ) , 連續可變 , 解析度 0.1V , 由程式控制 , 自動設定電壓。

電流:0 120 ma

誤差:0 2 ma  ,  ± ( 2.5﹪ +  2ua ) ;  解析度 1ua

2 120 ma , ± ( 1.5﹪+0.1 ma  )

饋電阻:Rtot RL1 RL2 Rv  ;  RL1 RL2 150Ω = 電感內阻

Rv = 內建串聯可變電阻 ( 由程式控制 ) 0 2550Ω ( 總計從 300Ω∼ 2850Ω任意依 10Ω /  Step 之增量而設定)

交連電容:2u×2,  4u×2,  37u×2 三種,由程式依各國國標自動選定。



掃描測試頻率範圍: 100 Hz 10 KHz 範圍內 , 由操作程式依各國國標自動選定之 , 例如:依台灣、美國或中國國標 ,

它自動選定為 180 Hz 5 KHz ; 依英國 BS 6317 則自動選為 160 Hz 8 KHz



掃描測試頻率解析度:( user  selectable )

慢檔:1/48 oct. ( 連續掃描 ) , 每一倍頻測 48 點 。 快檔:1/12 oct.,一倍頻測 12點

測試標準:CCITT EIA OREM  A OREM  B

頻響合格判定:入框法 ( Best Fit ) 與 歸零法 ( 1KHz  Normalize ) , 依各國國標由操作軟體自動設定。

頻響動態範圍:70 dB

送話測試範圍:+10 ∼  - 60 dBV

受話測試範圍:50 120 dB  SPL

側音測試範圍:50 120 dB  SPL

仿真嘴聲壓:75 107 dB  SPL @ MRP   軟體設定 , 解析度 0.1 dB

測受話之訊號源:EMF 0.07V3V , 軟體設定 ,  解析度 0.1 dB , 誤差 <± ( 0.1 dB 1mv )

仿真線:0 7.5Km , 0.5Km / Step ; 0 15Kft ,  1 Kft / Step ( EIA )

響度或當量測定範圍:

 EIA

CCITT

OREM   A / B

TOLR  20 ∼ -65 dB

SLR  20 ∼ + 30 dB

TRE   20  ∼ + 25 dB

ROLR 30 ∼ +75 dB

RLR  29 ∼ + 25 dB

RRE   15  ∼ + 30 dB

SOLR  20 ∼ +25 dB

STMR:  -10 ∼ + 35 dB

SRE   25  ∼ + 20 dB

上下限之共同縮嚴或放寬:   -9.9 ∼ + 9.9 dB , 增減量 = 0.1dB / step

迴返損失測定:

終端阻抗:600Ω , 900Ω , 以及 3 種內建的複數阻抗,各屬英國、中國、德國;另外,有三組 Zext  端子,可接任意數值的複數阻抗,以符任一國之國標。

測試範圍: 0 40 dB ( 註:> 40 dB 無意義 ),

誤差:300Hz4KHz±  0.3dB  @ 0 30 dB    ;    ± 0.6dB   @ 30 35 dB   ;    ± 1dB  @ 35 40 dB

測試頻率範圍:依各國標由操作軟體自動設定 , 最寬 100 Hz 10 KHz

印表機界面:適用 HP Printer  ( 只要有支援 DOS HP DeskJet 或 HP Laser Printer 皆可使用 )

電源:90V240V , 4763Hz , 150VA max.

重量及尺寸:

Model No. 淨    重 尺  寸   (  H  × ×  D )
 170A 9.5 Kg 17  × 36  ×  39 CM
14"  MONITOR 11.5 Kg 37 ×  35  ×  39 CM
147B  ( Test  Head ) 6.5 Kg 49  ×  21 ×  30  CM



陽光1700」附加功能之規







1.

交換機PBXPABXModemInsertion LossCross talk、失真、Return Loss、阻抗值及其曲線、頻響I-V曲線I-R曲線之測試



( 需增購 Model - 172A )

Insertion Loss : ± 0.2dB ( 300 ~ 3.4KHz )

± 0.4dB ( 100 ~ 10KHz )

Cross talk :

± 0.7 dB @ -40 ~ -75dB ; ± 1.5dB @ -75 ~ -90dB     For  300 ~ 3.4KHz

可測範圍 : 100 ~ 10KHz, -40 ~ -110dB

Return Loss :  ( 可測範圍: 100 ~ 10KHz )

           ± 0.3dB @ 0 ~ 30dB , 200 ~ 4KHz

         ± 0.6dB @ 30 ~ 35dB , 200 ~ 4KHz

         ± 1.0dB @ 35 ~ 40dB , 200 ~ 4KHz

阻抗測定 : ± ( 3% + 10Ω) 0 ~ 10KΩ ; ± 8% ( 10K ~15KΩ )

I-V I-R :  I ± 1.5%  ;  V ± 0.5%  ;  R ± 2%

2.

網路電話 I - Phone

 ( 請參考 Type 1760 )

送話LR : ± 0.5dB, 可測之頻響曲線範圍100 ~ 10KHz

受話LR : 同送話

失真 : ± 1dB ± 0.15%失真值, 取其大者. 可測 THD, 2nd HD,

      3rd HD, 4th HD, 5th HD, 2+3 HD, 2 ~ 5 HD

3.

PSTN 送受話及側音之當量(dB)、響度(dB)、頻響、Return Loss、失真、I-V I-R 曲線

送話當量及LR ; 受話當量及LR,以及失真測定之規格與上述第2項相同,請參閱之。

Return Loss、阻抗、I – VI – R 等測定之誤差規格與上述第1項相同,請參閱之。

4.

Hearing protection

 ( 需有 Model - GM-2 )

Measuring Range : 50 ~ 140dBA or dBSPL

Accuracy : ± 0.5dB @ 50 ~ 120dB ; ± 1dB @ 120 ~ 140dB

5.

Clipping test

Receiving Clipping test : ± 1dB accuracy

Sending Clipping test : ± 1dB accuracy

6.

重聽補助測定   ( HAC test )

 ( 需增購 Model - 154F )

Measuring range : 0 ~ -50dB re 1 A/m , 200 ~ 5KHz

Accuracy : ± 0.5dB @ 0 ~ -40dB re 1 A/m

± 1dB @ -40 ~ -50dB re 1 A/m

7.

CNS110115:

無線電廣播音干擾試驗

Accuracy : SPL絕對值精確度 : ± 0.5dB

        SPL相差值Δ之精確度 : ± 0.1dB @ Δ≦5dB

8.

受話雜音 ( Receiving noise )

 ( 需有 Model - GM-2 )

Measuring range : 30dBA ~ 100dBA

Accuracy : ± 0.5dB @ 35 ~ 100dBA

± 1dB @ 30 ~ 35dBA

附 加 功 能

可測交換機、送話器、受話器、ECMModem (調制解調器)、通信變壓器 等等

(a)    增購  Model - 172A ,配合 1700 可測 PBXPABX Modem 的各種特性,包括 Insertion LossCross Talk ( -40 -110 dB )、失真、迴損 ( Return Loss )、阻抗、頻響、I - V 曲線、I - R 曲線,高速測試。

(b)    增購 Model - 167 ,配合 1700 可測送話器、受話器、ECM 之頻響、阻抗、失真、感度、受話器之 H.A.C. 磁場,高速測試。

(c)    增購 Model - 174 ,配合 1700 可測通信變壓器之頻響、阻抗、失真、插入損失、迴損、並可自由設定在 0 120 mA DC 偏流條件下的上述各種特性,高速測試。
